¿Qué es UML? El Lenguaje de Modelado Unificado (UML:Unified Modeling Language) es la sucesión de una serie de métodos de análisis y diseño orientadas a objetos que aparecen a fines de los 80's y principios de los 90s.UML es llamado un lenguaje de modelado, no un método. Los métodos consisten de ambos de un lenguaje de modelado y de un proceso. El UML , fusiona los conceptos de la orientación a objetos aportados por Booch, OMT y OOSE (Booch, G. et al., 1999). UML incrementa la capacidad de lo que se puede hacer con otros métodos de análisis y diseño orientados a objetos. Los autores de UML apuntaron también al modelado de sistemas distribuidos y concurrentes para asegurar que el lenguaje maneje adecuadamente estos dominios. El lenguaje de modelado es la notación (principalmente gráfica) que usan los métodos para expresar un diseño. El proceso indica los pasos que se deben seguir para llegar a un diseño. La estandarización de un lenguaje de modelado es invaluable, ya que es la parte principal del proceso de comunicación que requieren todos los agentes involucrados en un proyecto informático. Si se quiere discutir un diseño con alguien más, ambos deben conocer el lenguaje de modelado y no así el proceso que se siguió para obtenerlo.
Semántica y Notación Una de la metas principales de UML es avanzar en el estado de la integración institucional proporcionando herramientas de interoperabilidad para el modelado visual de objetos. Sin embargo para lograr un intercambio exitoso de modelos de información entre herramientas, se requirió definir a UML una semántica y una notación. La notación es la parte gráfica que se ve en los modelos y representa la sintaxis del lenguaje de modelado. Por ejemplo, la notación del diagrama de clases define como se representan los elementos y conceptos como son: una clase, una asociación y una multiplicidad. ¿Y qué significa exactamente una asociación o multiplicidad en una clase?. Un metamodelo es la manera de definir esto (un diagrama, usualmente de clases, que define la notación). Para que un proveedor diga que cumple con UML debe cubrir con la semántica y con la notación. Una herramienta de UML debe mantener la consistencia entre los diagramas en un mismo modelo. Bajo esta definición una herramienta que solo dibuje, no puede cumplir con la notación de UML. El lenguaje está dotado de múltiples herramientas para lograr la especificación determinante del modelo, pero en nuestro caso se trabaja en forma simplificada sobre:
(A continuación partes de un artículo de Patricio Salinas Caro y Nancy Hitschfeld Kahler de Universidad de Chile, Facultad de Ciencias Físicas y Matemáticas,Departamento de Ciencias de la Computación ) Modelamiento de Clases Un diagrama de clases sirve para visualizar las relaciones entre las clases que involucran el sistema, las cuales pueden ser asociativas, de herencia, de uso y de contenimiento. Un diagrama de clases esta compuesto por los siguientes elementos:
Elementos
En donde:
Ejemplo: Una Cuenta Corriente que posee como característica:
Puede realizar las operaciones de:
El diseño asociado es:
Atributos y Métodos:
Relaciones entre Clases: Ahora ya definido el concepto de Clase, es necesario explicar como se pueden interrelacionar dos o más clases (cada uno con características y objetivos diferentes). Antes es necesario explicar el concepto de cardinalidad de relaciones: En UML, la cardinalidad de las relaciones indica el grado y nivel de dependencia, se anotan en cada extremo de la relación y éstas pueden ser:
En la figura se especifica que Auto y Camión heredan de Vehículo, es decir, Auto posee las Características de Vehículo (Precio, VelMax, etc) además posee algo particular que es Descapotable, en cambio Camión también hereda las características de Vehiculo (Precio, VelMax, etc) pero posee como particularidad propia Acoplado, Tara y Carga. Cabe destacar que fuera de este entorno, lo único "visible" es el método Características aplicable a instancias de Vehículo, Auto y Camión, pues tiene definición publica, en cambio atributos como Descapotable no son visibles por ser privados. Agregación: Para modelar objetos complejos, n bastan los tipos de datos básicos que proveen los lenguajes: enteros, reales y secuencias de caracteres. Cuando se requiere componer objetos que son instancias de clases definidas por el desarrollador de la aplicación, tenemos dos posibilidades:

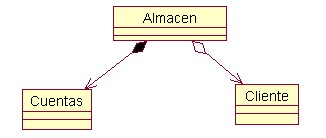

Un Ejemplo es el siguiente:
En donde se destaca que:
La flecha en este tipo de relación indica la navegabilidad
del objeto refereniado. Cuando no existe este tipo de particularidad la
flecha se elimina. Asociación: La relación entre clases conocida como Asociación, permite asociar objetos que colaboran entre si. Cabe destacar que no es una relación fuerte, es decir, el tiempo de vida de un objeto no depende del otro. Ejemplo:
Un cliente puede tener asociadas muchas Ordenes de
Compra, en cambio una orden de compra solo puede tener asociado un
cliente. Dependencia o Instanciación (uso): Representa un tipo de relación muy particular, en la que una clase es instanciada (su instanciación es dependiente de otro objeto/clase). Se denota por una flecha punteada. El uso más particular de este tipo de relación es para denotar la dependencia que tiene una clase de otra, como por ejemplo una aplicación grafica que instancia una ventana (la creación del Objeto Ventana esta condicionado a la instanciación proveniente desde el objeto Aplicación):
Cabe destacar que el objeto creado (en este caso la Ventana gráfica) no se almacena dentro del objeto que lo crea (en este caso la Aplicación). Casos Particulares:
Una clase abstracta se denota con el nombre de la clase y de los métodos con letra "itálica". Esto indica que la clase definida no puede ser instanciada pues posee métodos abstractos (aún no han sido definidos, es decir, sin implementación). La única forma de utilizarla es definiendo subclases, que implementan los métodos abstractos definidos.
Clase parametrizada:
Una clase parametrizada se denota con un subcuadro en el extremo superior de la clase, en donde se especifican los parámetros que deben ser pasados a la clase para que esta pueda ser instanciada. El ejemplo más típico es el caso de un Diccionario en donde una llave o palabra tiene asociado un significado, pero en este caso las llaves y elementos pueden ser genéricos. La genericidad puede venir dada de un Template (como en el caso de C++) o bien de alguna estructura predefinida (especialización a través de clases). En el ejemplo no se especificaron los atributos del Diccionario, pues ellos dependerán exclusivamente de la implementación que se le quiera dar. Ejemplo: Supongamos que tenemos tenemos un el caso del Diccionario implementado mediante un árbol binario, en donde cada nodo posee:
Para este caso particular hemos definido un Diccionario para almacenar String y Personas, las cuales pueden funcionar como llaves o como item, solo se mostrarán las relaciones para la implementación del Diccionario:
Introducción El diagrama de casos de uso representa la forma en como un Cliente (Actor) opera con el sistema en desarrollo, además de la forma, tipo y orden en como los elementos interactuan (operaciones o casos de uso). Un diagrama de casos de uso consta de los siguientes elementos: Elementos
Una definición previa, es que un Actor es un rol que un usuario juega con respecto al sistema. Es importante destacar el uso de la palabra rol, pues con esto se especifica que un Actor no necesariamente representa a una persona en particular, sino más bien la labor que realiza frente al sistema. Como ejemplo a la definición anterior, tenemos el caso de un sistema de ventas en que el rol de Vendedor con respecto al sistema puede ser realizado por un Vendedor o bien por el Jefe de Local.
Ejemplo: Como ejemplo esta el caso de una Máquina Recicladora: Sistema que controla una máquina de reciclamiento de botellas, tarros y jabas. El sistema debe controlar y/o aceptar:

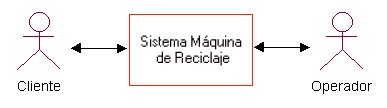

Como una primera aproximación identificamos a los actores que interactuan con el sistema:
Luego, tenemos que un Cliente puede Depositar Itemes y un Operador puede cambiar la información de un Item o bien puede Imprimir un informe:

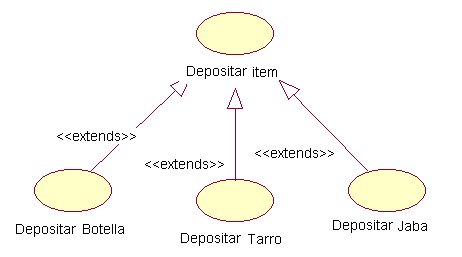

Además podemos notar que un item puede ser una Botella, un Tarro o una Jaba.

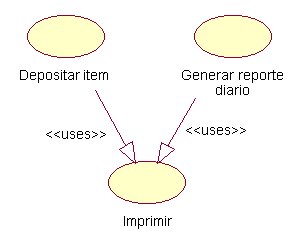

Otro aspecto es la impresión de comprobantes, que puede ser realizada después de depositar algún item por un cliente o bien puede ser realizada a petición de un operador.
Entonces, el diseño completo del diagrama Use Case es:
Introducción El diagrama de interacción, representa la forma en como un Cliente (Actor) u Objetos (Clases) se comunican entre si en petición a un evento. Esto implica recorrer toda la secuencia de llamadas, de donde se obtienen las responsabilidades claramente. Dicho diagrama puede ser obtenido de dos partes, desde el Diagrama Estático de Clases o el de Casos de Uso (son diferentes). Los componentes de un diágrama de interacción son:
Elementos
Ejemplo En el presente ejemplo, tenemos el diagrama de interacción proveniente del siguiente modelo estatico:

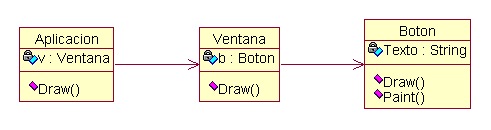

Aquí se representa una aplicación que posee una Ventana gráfica, y ésta a su vez posee internamente un botón. Entonces el diagrama de interacción para dicho modelo es:

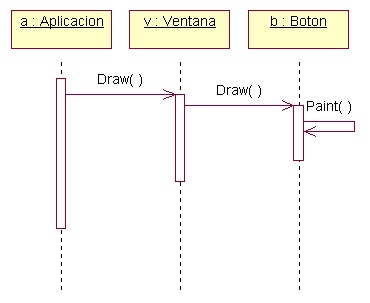

En donde se hacen notar las sucesivas llamadas a Draw() (entre objetos) y la llamada a Paint() por el objeto Botón. Bibliografía:
